1）水泵
水泵是中央空调水系统的主要动力设备，常用的水泵有单级单吸清水离心水泵和管道泵两种。当流量较大时，也采用单级双吸离心水泵；当高扬程、小流量时，常采用多级离心水泵。
水泵的性能参数由流量（Q----m3/s）、扬程（H----kPa）、轴功率（Nz----kW）、效率（η----%）、及转速（n----rpm）等。
水泵的轴功率：Nz = Q * H /η
η水泵在工作点的总效率，对于小型泵为 0.4~0.6，中型泵为 0.6~0.75，大型泵 0.75~0.85
水泵所需的电动机的额定功率：N = Ka * Nz
水泵的选择主要按所需的流量（Q----m3/s）、扬程（H----kPa）来确定：
对于定水量系统的总水量按最大负荷计算：W = Q / [c p (Th – Tg)]
对于变水量系统的总水量按右式计算：W = n1*n2*Q / [c p (Th – Tg)]
W--------冷水总水量，m3/s
Q--------各空调房建设计工况的负荷总和，kW
c---------水的比热容，可取 4.19kJ/(kg.℃)
p---------水的密度，可取 1000kg/m3
Th--------回水的平均温度，℃
Tg--------供水温度，℃
n1--------同时使用系数，可取 0.7~0.8
n2--------负荷系数，以围护结构符合为主的，可取 0.7~0.8
水泵的扬程：对于闭式系统，为最不利环路的管道阻力，管道的局部阻力（阀门、弯头等）和设备的阻力之和Hb = Hf + Hd + Hm；如为开式系统，则还应加上设备高差所造成的静水压力Hk = Hf + Hd + Hm + Hs。
Hb --------闭式系统中水泵的扬程，kPa
Hk --------开式系统中水泵的扬程，kPa
Hf --------系统中总的沿程阻力，kPa
Hd --------水系统局部阻力损失，kPa
Hm -------系统中的设备阻力损失，kPa
Hs --------开式系统中的静水压力，kPa
对于上面是中所计算出的数据，在实际选用中应留有 1.1~1.2 的安全系数。对于多台泵
联合运行的情况，流量储备系数应留得更大一些。

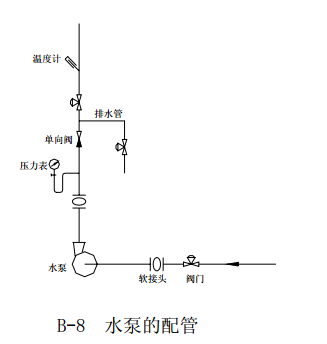

水泵的配管布置见图 B-8，
水泵的配管布置，应注意以下几点：
1．在连接水泵的吸入管和压出管上宜安装软性接头，有利于降低和减弱水泵的震动和噪声的传递。
2．水泵的出口宜装止回阀，目的是为了防止水泵突然断电是水逆流，而使水泵的叶轮受损。
3．水泵的吸入管和压出管上应分别设置进口阀和出口阀，目温度计的是便于水泵不运行时能不排空系统内的存水而进行检修，进口阀通常是全开，常采用价廉、流动阻力小的闸阀，但绝对不允许做调节水量用，以防水泵产生气蚀。而出口宜采用有较好调节性能、结构稳定可靠的截止阀或蝶阀。
4．安装在立管上的止回阀的下游应设有放水管（图 B-8），便于管道清洗和排污。
5．水泵的出水管上应装有压力表和温度计，以利检测；如果水箱从低位水箱吸水，吸水管上还应装有真空表。
6．每台水泵宜单独设置吸水管，管内水流速一般为 1.0~1.2m/s；出水管内水流速一般为 1.5~2.0m/s。
7．水泵的电机容量大于 20kW 或水泵的吸入口直径大于 100mm 时，水泵机组的布置方式应符合《室外给水设计规范》。
8．水泵基础高出地面的高度不应小于 100mm，基础四周应设排水沟。
2）集水器和分水器
在中央空调系统中，为了利于各空调系统分区流量分配和调节灵活方便，常在水系统得供、回水干管上分别设置分水器（供水）和集水器（回水），再分别连接各空调分区的供水管和回水管。

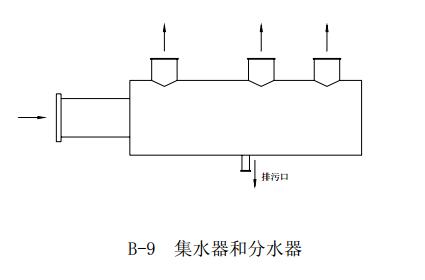

分水器和集水器的构造如图B-9 所示。分水器和集水器实际上是一段大管径的管子，再其上按设计要求焊接上若干不同管径的管接头。确定分水器和集水器管径的原则是使水量通过集管时的流速大致控制在 0.5m/s~0.8m/s 之间，分水器和集水器一般选用标准的无缝钢管（公称直径 DN200~DN500）；分水器和集水器的地步应设有排污管接口，一般选用 DN40。
3）膨胀水箱
目前,由于中央空调水系统中极少采用回水池的开式循环系统,因而膨胀水箱已成为中央空调水系统中的主要部件之一，作用是收容和补偿系统中的水量。膨胀水箱一般设置在系统的最高点处，并且底部标高至少比系统管道的最高点高出 1.5m 以上；补给水量通常按系统水容量的0.5%~1%考虑，通常接在循环水泵的吸水口附近的回水干管上，并尽可能靠近循环水泵的进口，以免泵吸入口内气体液化造成气蚀。

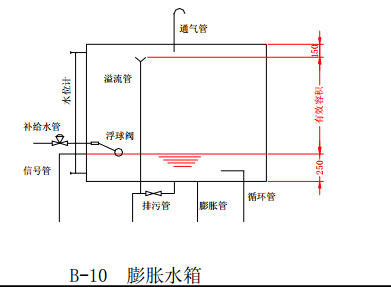

如图B-10所示；膨胀水箱的容积是由系统中水容量和最大的水温变化幅度决定的,可以用下式计算确定
Vp=α*△t * Vs （m3/h）
Vp-------膨胀水箱的有效容积（即由信号管到溢流管之间高度差内系统内的水的体积）
α-------水的体积膨胀系数，α=0.0006L/℃
△t ------最大的水温变化值，℃
Vs ------系统内的水容量，m3
（系统中管道和设备内存水量总和）
膨胀水箱上的接管有以下几种：
1、膨胀管将系统中水因温度升高而引起体积增加转人膨胀水箱；
2、溢流管用于排出水箱内超过规定水位的多余的水；
3、信号管用于监督水箱内的水位
4、补给水管用于补充系统水量,有手动和自控两种方式；
5、循环管在水箱和膨胀管可能发生冻结时，用来使水正常循环；
6、排污管用于排污。箱体应保温并加盖板，盖板上连接的透气管一般可选用 DN100 的钢管制作。
4）集气罐
水系统中采用集气罐的目的是及时排出系统内的空气,以保证水系统的正常运行。
集气罐一般由 DN100~DN250 钢管焊接制成,有立式和卧式两种。集气管的排气管可选用DN15 的钢管，其上面应装放气阀，在系统充水或运行时定期放气之用，立式集气罐容纳的空气量比卧式的多，因此大多数情况下均选用立式集气罐；仅在干管距顶棚的距离很小不能设置立式集气罐时，才使用卧式集气罐。值得注意的是集气罐在系统中的安装位置(高度)必须低于膨胀水箱，才能保证其排放空气的功能。
5）水过滤器
水过滤器又称排污器，通常装在测量仪器或执行机构之前；常用的水过滤器时 Y 型过滤器，规格有 10 目、14 目或 20 目，Y 型过滤器只能安装在水平管道中，介质的流动方向必须与外壳上标明的箭头方向相一致。排污器离测量仪器或执行机构的距离一般为公称直径的 6~10 倍，并定期清洗。
6）水管
中央空调水系统的管材，常用焊接钢管（普通或加厚管）和无缝钢管；对φ219×60（mm）以上的大管径，则多采用螺旋焊缝钢管（SYB/000443）。
焊接钢管用碳素钢制成,它有镀锌管（百铁管）和不镀锌管（黑铁管）之分，其管壁纵向有一条焊缝,一般用炉焊法或高频电焊法焊成。普通焊接钢管适用公称压力 Pz≤1.0MPa；加厚焊接钢管适用于公称压力 Pg≤1.6MPa。两种管的管端均可用手动工具或套丝机加工管螺纹，便于螺纹连接。镀锌钢管比普通钢管的单位重量约重 3~6%。其公称直径以 DN 表示。无缝钢管采用优质碳素钢、普通低合金钢或合金结构钢材料经热轧或冷拔（轧）制成。习惯以 D 表示管子外径，乘壁厚表示管子规格,如 D219×6,相当于公称直径 DN200。热轧管的最大公称直径为 DN600；冷拔(轧)管的最大公称直径为 DN200。管径超过 D57 时，常选用热轧无缝钢管(GB8163-87〉。
管路的连接：
1、螺纹连接。适用于工作压力≤0.8MPa，工作温度≤175℃，管子公称直径≤50 的低压流体输送用的焊接钢管之间；具有连接方便可靠，施工简便的特点。麦克维尔生产的AHU 风柜产品其表冷器和加热器的接口全部采用此种方式。
2、法兰连接。法兰连接拆装方便，常用于管件阀门与管子之间的连接。4、管接头和弯头连接。5、焊接连接。一般用于大管径的连接和中央空调采暖系统中。
7）阀门
阀门是重要的管道附件，其作用是接通、切断和调节水或其他流体的流量。中央空调系统中常用的阀门形式有截止阀、闸阀、蝶阀、止回阀、调节阀、安全阀以及凝结水用疏水器等。
