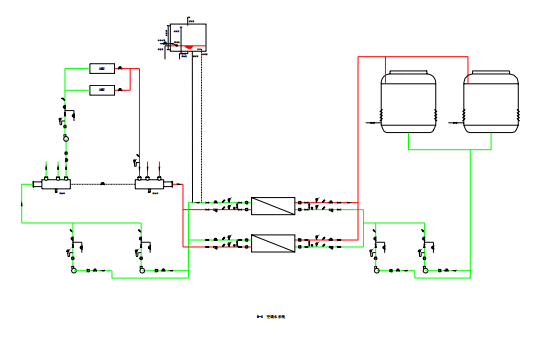

此处所讲的水路系统主要是指涉及到空气处理机组的冷冻水系统。一个完整的空调水系统建议.

按图 B-6 所示的要求配置。

水系统的设计中应当注意放气和排水的设计，如果考虑不周，则会引起系统运行的不良。

1. 闭式系统热水管和冷水管均应有 0.003 的坡度，最小坡度不应小于 0.002，坡向应随着水流方向逐渐升高。当多管在一起铺设时，各管路坡向最好相同，以便采用共同支架。如因条件限制，热水和冷水管道按无坡度敷设，则管道内水流速不得小于 0.25m/s，并应考虑到在变水量系统中，最小流量下也不应小于此值。

2. 闭式系统在热水管和冷水管路的每个最高点（当无坡度敷设时，在水平管路的水流终点），设排气装置（集气罐或自动排气阀）。对于自动排气阀应考虑其损坏或失灵时易于更换的关断措施，各种排气管最好接到水池和地漏。以便于排水或防止排气阀损坏失灵漏水时，流到室内或顶棚上。

3. 与水泵接管及大管与小管连接时，应防止气囊产生。大管需由小管排气时，大管与小管的连接应为顶平，以防大管中产生气囊。

4. 系统的最低点和需要单独放水的设备（如表冷器、加热器等）的下部应设有带阀门的防水管，并接入地漏或漏斗。作为系统刚开始运行时冲刷管路和管路检修时放水之用。

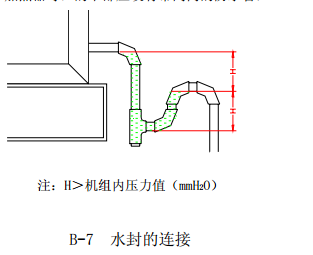

5. 空调器、风机盘管等的表冷器（冷盘管）当处于负压段时，其冷凝水管的排水管应设有水封，

水封的连接如图 B-7 所示。
